Intel的酷睿Ultra 200S处理器的能耗比确实比上代有了非常大的提升，温度和功耗都降下去了，多线程性能基本持平，但这一代处理器的游戏性能确实在开倒车。为了改善这一状况，Intel最近推出了200S Boost预配置文件，通过调整处理器的NOC和D2D以及内存频率来改善处理器游戏性能，而且开启它是不会影响处理器售后质保的。
Intel表示，200S Boost仅适用于酷睿Ultra 200K系列，也就是非K处理器不能用，而且并非所有800系主板都支持该功能，仅支持Z890，所以想让酷睿Ultra 200S处理器发挥出更好的游戏性能，就得上Z890主板，而现阶段2000元出头的Z890主板在供电、扩展和用料方面是最均衡的，比如今天要介绍的这款技嘉Z890 AORUS ELITE WIFI7主板。
技嘉Z890 AORUS ELITE WIFI7主板介绍

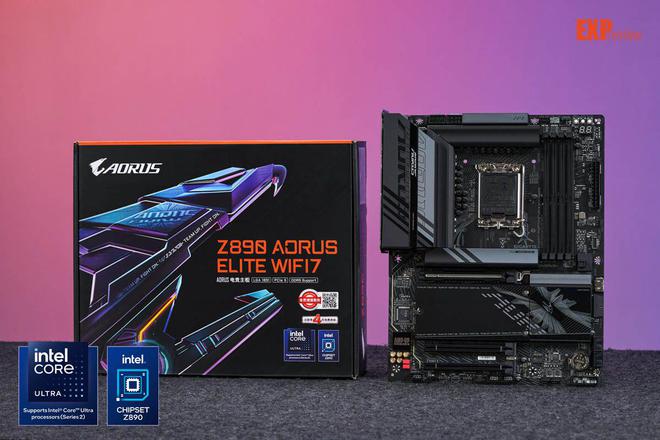

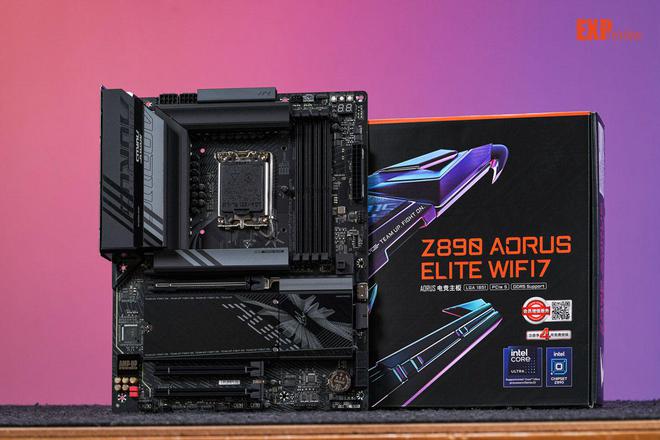

技嘉Z890 AORUS ELITE WIFI7小雕采用了技嘉传统的黑色包装，包装正面印有主板的型号和技嘉AORUS的雕型Logo， 并印有主板采用Intel Z890芯片，采用LGA 1851接口支持Intel酷睿Ultra 200S系列处理器，支持DDR5内存，扫描二维码注册可享4年免费质保。

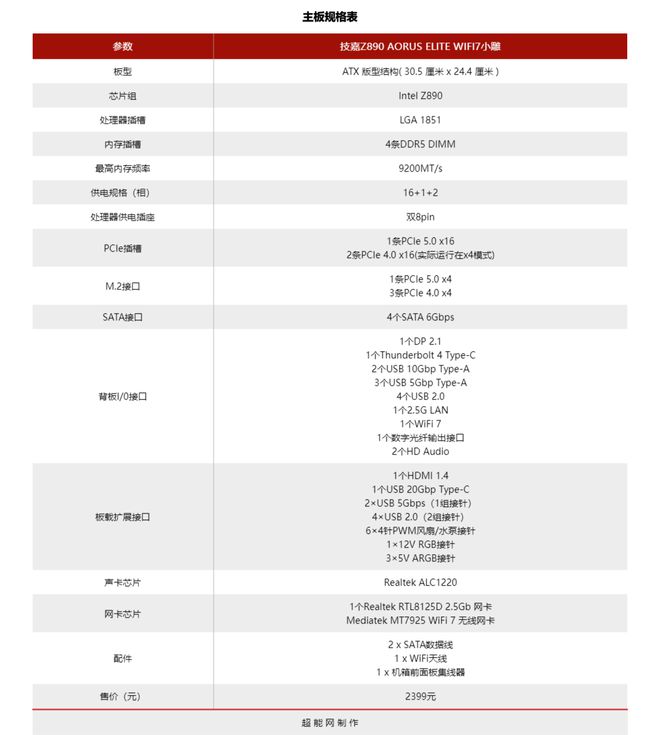

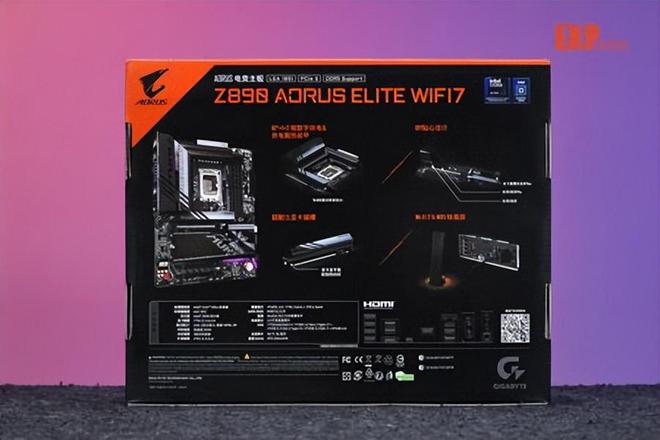

而背面则印有主板的特性，很明显的写着主板采用16+1+2相供电设计，采用超耐久显卡插槽，具备多种DIY快易拆功能，支持WiFi 7， 并且还写有主板的具体规格表和背板I/O接口示意图。

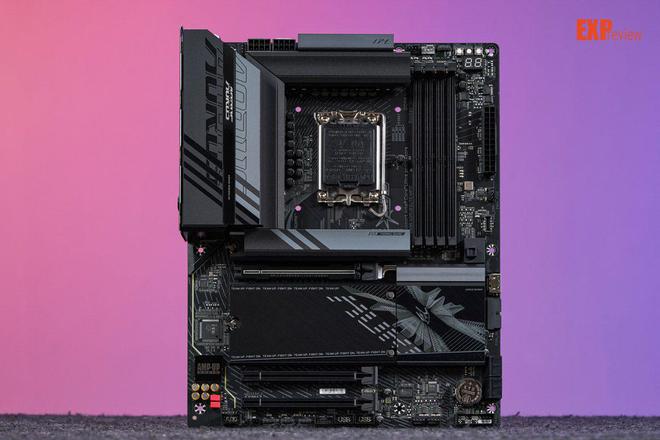

技嘉Z890 AORUS ELITE WIFI7小雕是一块标准的ATX主板，尺寸是30.5*24.4cm，售价是2399元，在Intel Z890主板中算是一款主流级的产品。
其实技嘉这块Z890 AORUS ELITE WIFI7小雕的板型和我们此前测试的Z890 AORUS MASTER超级雕非常像，三个PCIe x16接口的位置是完全一样的，当然由于定位低得多，其他接口数量有所减少，位置也略微有些变动，散热装甲的设计与灯光也有所简化，但从散热能力来看两者变化应该不大，散热装甲的面积比较接近。
主板PCB背面印有非常硕大的AORUS标志，此外PCIe 5.0 x16接口后面有金属背板加固，这是技嘉的超合金显卡插槽设计，可以提高10倍的插槽承重能力。
配件包括：1个直插式的WiFi7天线、2条SATA硬盘接线和1个集线头，其中直插式WiFi7天线是近来中高端主板的发展趋势，将插头直接插入背部WiFi天线接口即可，无需像以前那样慢慢“拧螺丝”，提升安装体验。
内存接口

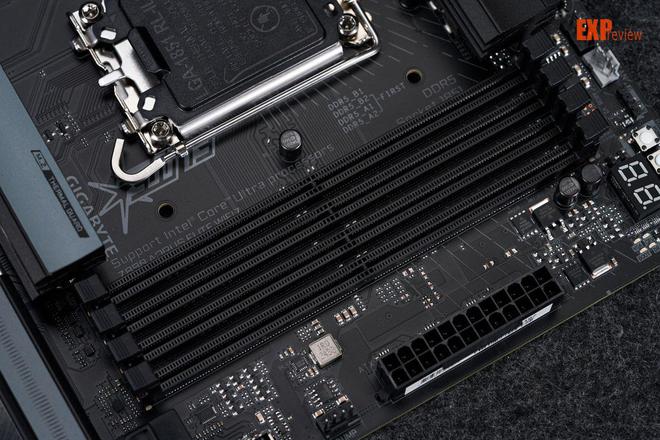

主板配备了4条DDR5内存插槽，支持Intel XMP 3.0内存，内存固定方式为传统的两端卡扣设计，支持单根64GB的内存，最大内存容量256GB，最高可支持双通道DDR5-9200(OC)的内存，技嘉自家的DDR5 XMP Boost功能提供了从内存IC和PMIC供应商的分析得出的现成可用的设置，使用户无需手动调整就可最大限度地提高DDR5内存性能。
PCIe与M.2接口
显卡所用的PCIe 5.0 x16插槽，整条插槽为无缝一体式设计，内部有一圈橡胶内衬条，能够保护显卡的PCB免受潜在的刮伤风险。插槽外壳为铝合金材质，能够提供有效的电磁屏蔽，帮助显卡的高速信号稳定传输。
内存旁有个显卡快易拆键，显卡插槽的锁定卡扣则加入了快拆式连杆结构，拆显卡的时候只需要按一下内存槽旁边的快拆键即可打开卡扣，省去了拆卸显卡时按不开卡扣的烦恼。

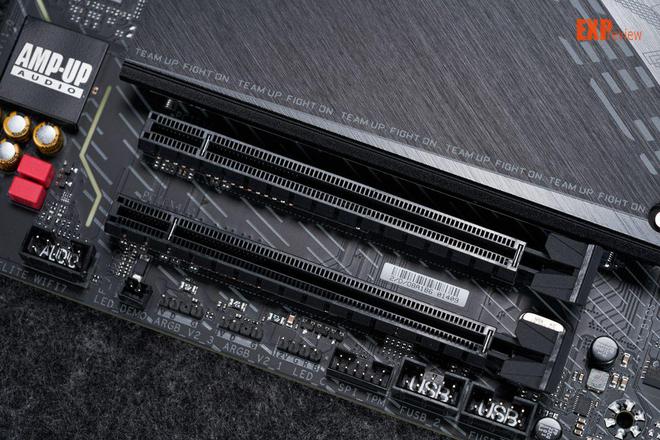

主板底部还有两个由PCH提供的PCIe 4.0 x16接口，实际运行在x4模式，可以用来安装各种扩展卡，这款主板上所有接口都是无冲突的，可以随意放心使用。

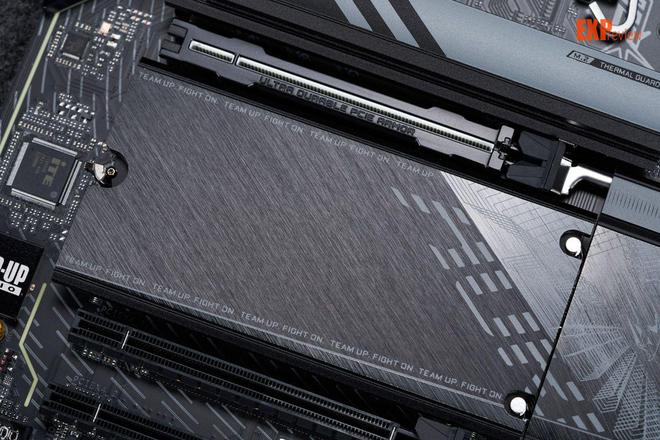

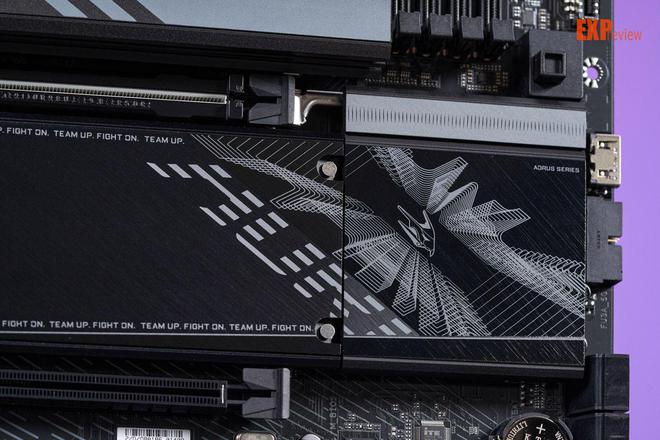

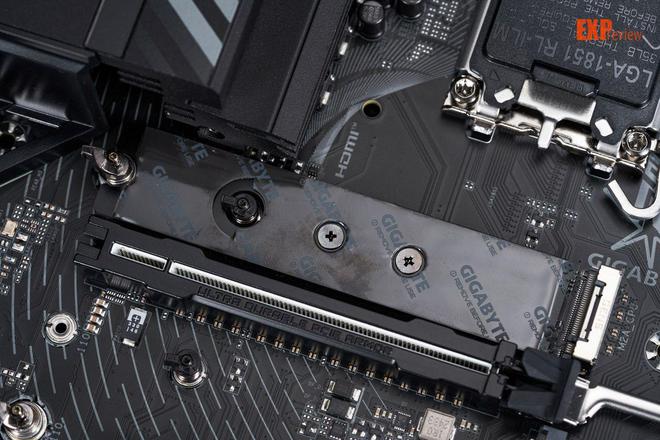

主板上有4条M.2插槽，其中最上方的M.2插槽是直连CPU的PCIe 5.0口，最长可支持M.2 22110规格，为了照顾PCIe 5.0硬盘的大发热量，技嘉为其配备了双面散热，并且配备了巨大的散热器为其提供更好的散热性能，散热装甲和M.2锁扣外壳同样属于技嘉的超耐久设计，在X/Y轴两个方向对M.2 SSD有着一定程度的抗干扰作用，减少传输信号的衰减。采用了弹性旋扣的人性化快拆式设计，固定M.2 SSD和散热装甲时按下即扣，非常方便。

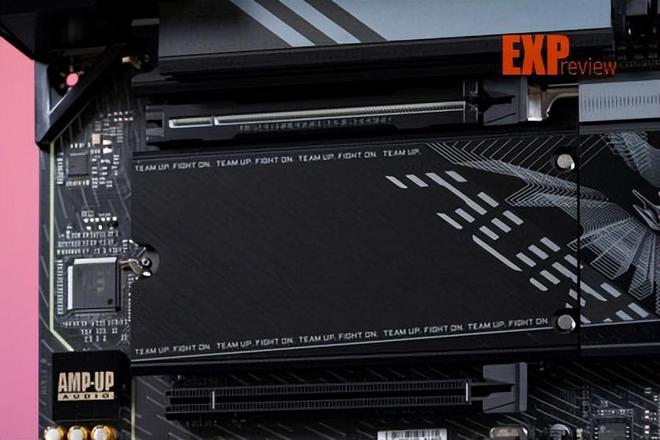

另外三个M.2接口藏在这块散热装甲下面，它同样采用弹性旋扣快拆设计
这三个M.2口都是PCIe 4.0的，最下面那个还兼容SATA 6Gbps的M.2盘，在显卡PCIe x16插槽旁边那个是由CPU提供的，另外两个则有PCH提供，接口旁都有清晰的标记，用户一看就知道这些M.2口是从哪引出的。主板上所有M.2接口都采用弹性旋扣快拆，安装SSD时是完全不需要工具的，而且所有M.2接口均支持M.2 2280和22110规格的SSD。
板载接口

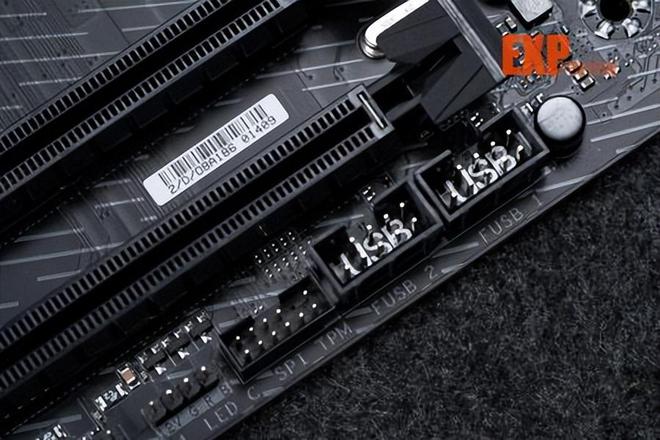

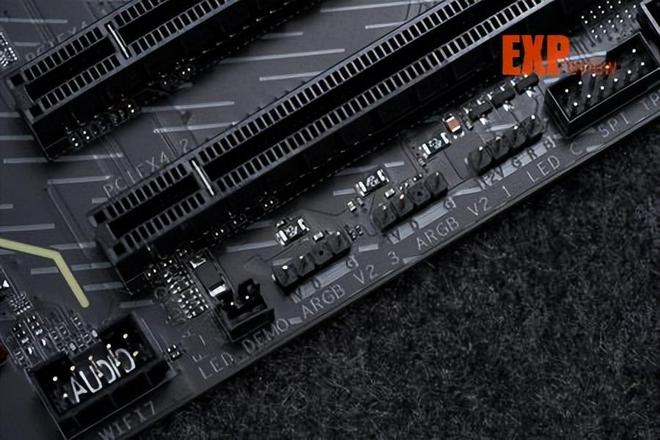

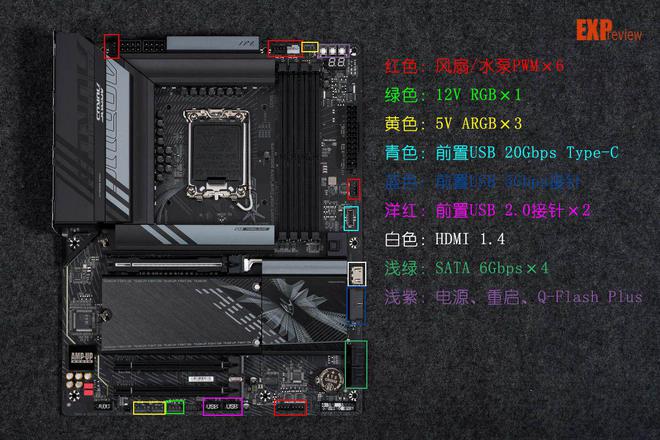

主板上的接口都分布在三条边上，有四个SATA 6Gbps口，一个前置USB 20Gbps Type-C扩展口，一组USB 5 Gbps扩展针脚，可扩展2个USB 5Gbps口，两组USB 2.0扩展针脚。风扇接口主板一共有6个，顶部有3个，左侧一个，底部有两个，完全够用，灯带接口就只有1个12V RGB和3个5V ARGB的，可满足各种需求。
比较特别的是这主板还有一个前置HDMI 1.4视频输出口，是给玩家接机箱上的副屏用的，可支持1920*1080@30Hz的视频输出，给副屏用基本足够，对有需求的玩家来说挺方便的。
后置I/O接口
主板配备一体式I/O背板，面板的中间空出来的区域做了散热开孔，能够为内部散热片的冷热空气交换提供一定的帮助。
背板I/O这里加起来一共有9个USB口，包括2个红色的USB 10Gbps Type-A口，3个蓝色的USB 5Gbps Type-A口，四个黑色的USB 2.0口。提供一个Thunderbolt 4 Type-C口，该接口在使用Thunderbolt显示器时可支持5120x2880@60 Hz with 24 bpp的分辨率，使用USB Type-C显示器时支持3840x2160@240 Hz的分辨率，还有一个后置的DP 2.1口，最高支持4096x2304@60Hz。

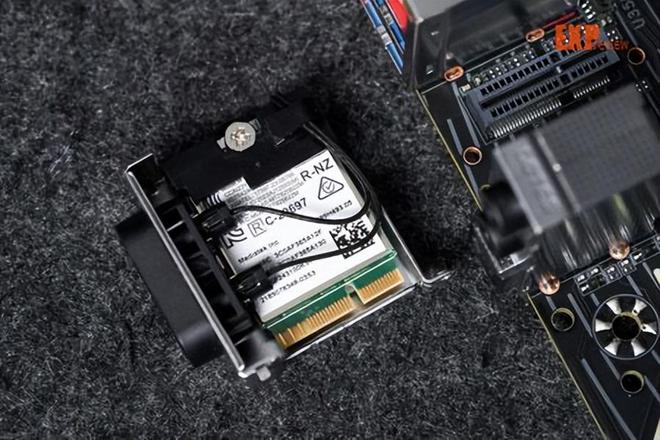

音频方面，提供2个3.5mm音频口和一个数字光纤输出口。在网络连接方面，主板配备一块联发科MT7925 WiFi7无线网卡以及瑞昱RTL8125D 2.5G有线网卡，一体直插式WiFi 7天线接口则是技嘉独有的设计，即插即用。
主板拆解

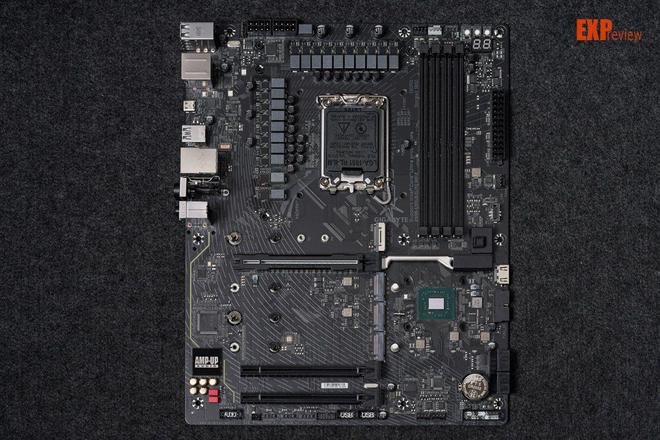

技嘉Z890 AORUS ELITE WIFI7小雕主板拆解后的样子，它很多地方确实和Z890 AORUS MASTER超级雕很像，但供电和接口有所调整。
16+1+2相供电设计

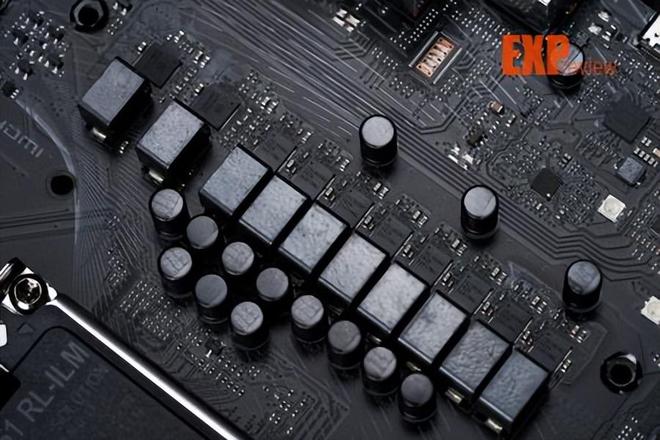

官方说技嘉Z890 AORUS ELITE WIFI7小雕用了16+1+2相供电，包括16相CPU核心供电，1相核显供电，2相SA供电，但你去数电感与MOS数量时会数出CPU附近一共有20个电感和MOS，因为还有1相VNNAON供电没被算进去。主板的供电控制芯片为瑞萨的RAA229130，最大支持12相双通道供电，即16路的核心供电实际应该为8相并联。CPU核心与SA供电使用的是瑞萨的ISL99380，单颗最高输出80A，而核显与VNNAON供电使用的是安森美NCP81526C，单颗最高输出40A。

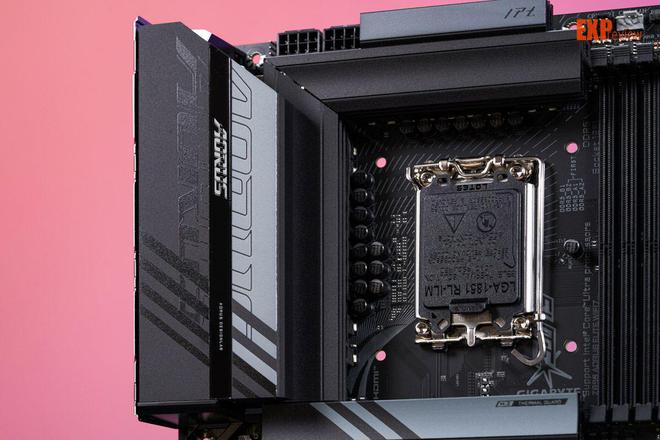

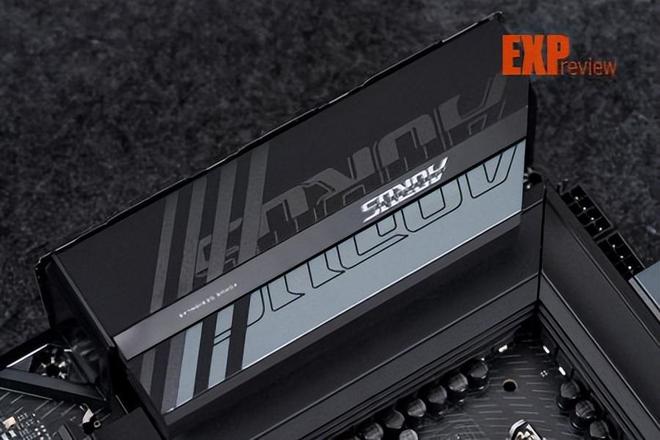

VRM供电模块采用Epic VRM散热器，采用多剖沟设计，在散热器上有多个个通道和出入口，这种设计允许气流通过，与传统散热器相比，大幅增加了表面积，从而大大提高了散热性能。还有一根6mm热管负载在两个散热器之间传递热量，动态调整两个散热器的热平衡。通过使用高品质导热垫，让散热片与供电部件紧密结合，大幅提升散热效果。
主板音频电路
声卡芯片为技嘉主板中较为常用的瑞昱ALC 1220，芯片藏在金属屏蔽罩内，可有效屏蔽外来电磁干扰，配以红色的WIMA电容+常规高品质圆柱形音频电容的组合，确保稳定的音频功率输出，为用户呈现专业录音室级别的声音体验。
Intel 200S Boost测试

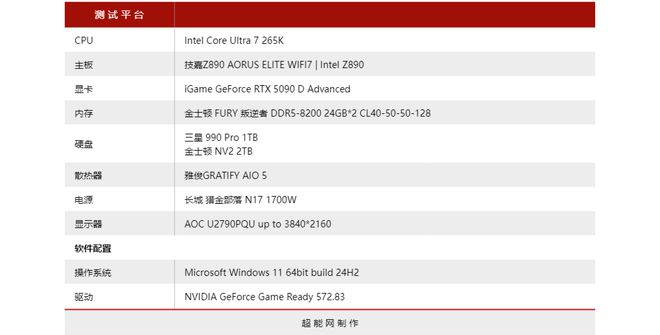

接下来我们就测试Intel 200S Boost预设能带来多少游戏性能提升。使用了目前性价比较高的酷睿Ultra 7 265K处理器，内存方面则找来金士顿 FURY 叛逆者 DDR5-8200(24GB*2)套装 CUDIMM内存，显卡使用iGame GeForce RTX 5090 D Advanced。
如何开启Intel 200S Boost

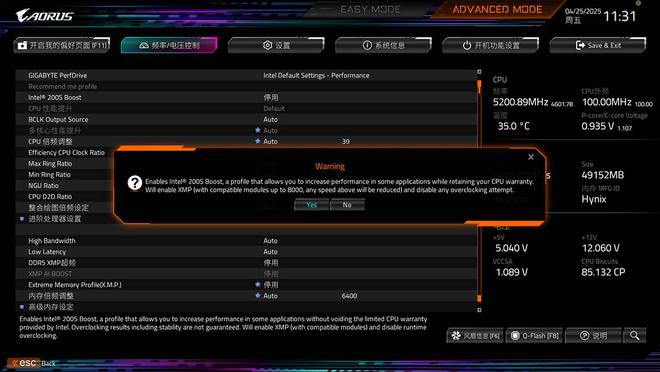

开启Intel 200S Boost的方法非常简单，首先你要更新最新的BIOS，然后进入BIOS高级模式，在频率/电压控制菜单下就有“Intel 200S Boost”这个选项，默认是停用，改成启用就是开启成功了。
选择启用的时候还会提示你这个不会影响质保，开启Intel 200S Boost的同时还会开启内存XMP，但最高频率会被限制在8000MT/s以内。
在打开Intel 200S Boost后一大堆选项会被锁死不许修改，内存XMP也被自动开启，虽然内存频率在这里显示是8200MT/s，但保存设置后会设置在8000MT/s，此外内存高带宽和低延迟模式这两个选项没被锁定，说明可以自行修改内存小参。
在使用200S Boost后，主板会拉高处理器的NOC和D2D频率，最高会到3.2GHz，比默认值高不少，同时把VccSA电压拉高至不高于1.20V，开启XMP后内存控制器VDD2的电压不高于1.4V，内存的VDDQ核VDD电压不高于1.4V。
内存带宽与延迟测试
CUDIMM内存默认都能直接跑到6400MT/s，所以内存带宽还是蛮高的，但默认的DDR5-6400时序是CL52-51-51-102，导致延迟高达105ns。开启XMP后，内存频率会上升至8200MT/s，时序CL40-50-50-128，带宽比默认时高很多，延迟也降低至82ns。
使用Intel 200S Boost的话内存频率会限制在8000MT/s，但由于处理器SoC模块的NOC总线以及D2D接口频率提高了，所以内存读取和复制速度略有下降，内存写速度有所提升，内存延迟降低至78ns。在这基础上进一步开启内存高带宽与低延迟模式，优化内存小参，测试出来内存带宽确实提高了不少，不过内存延迟下降幅度不明显。
游戏测试

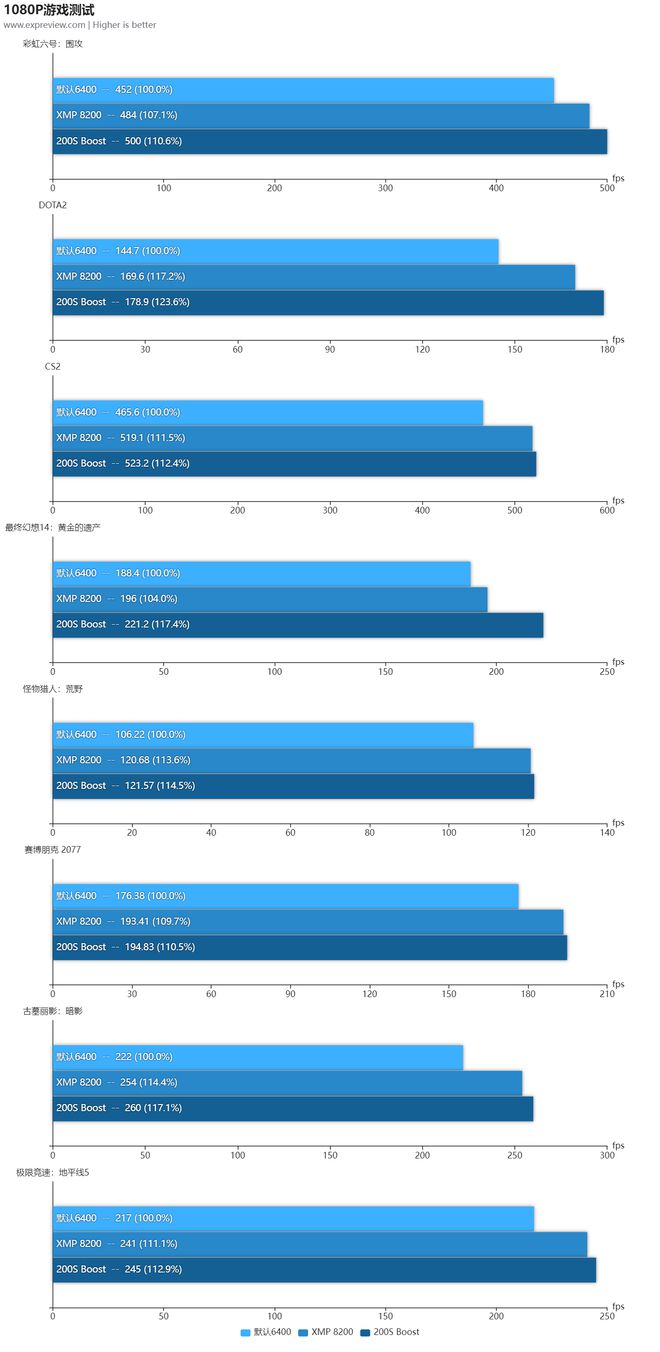

游戏测试只测了默认、开启XMP以及开启Intel 200S Boost后的性能，因为在开启Intel 200S Boost后再开启低延迟模式带来的内存延迟降幅太低，实际性能表现基本没啥差别所以就不放出来了。游戏测试采用1080p分辨率及非光追最高画质，以最大限度减少显卡瓶颈。
可以确定的是使用Intel 200S Boost后的游戏性能比纯开XMP是要高些的，不同游戏中差异会有差异，在《最终幻想14：黄金的遗产》中提升幅度是最大的，但也有游戏提升幅度不明显，总体而言比开XMP提高了3.5%，幅度并不大。然而开启Intel 200S Boost是不会影响处理器，这点就和开XMP有本质不同，与默认设置相比游戏性能提高了15%，增幅非常明显。
全文总结
其实Intel 200S Boost这个有点像AMD给65W锐龙9000处理器推出的105W TDP模式，就是处理器刚上市时性能表现不佳而后续推出的性能增强方案，而这个功能确实能为处理器带来实际的游戏性能提升，并且不影响处理器质保，对玩家来说确实是不错的功能。
技嘉Z890 AORUS ELITE WIFI7小雕在供电、散热方面都做得不错，16+1+2相供电设计，核心供电采用80A的MOSFET对于酷睿Ultra 200S系列处理器来说是完全够用的，因为即使是酷睿Ultra 9 285K解锁功率后处理器的输入功率也就350W左右，这块主板的供电还有大量冗余。VRM供电模块采用Epic VRM散热器，配合热管和高导热率导热垫，确保供电模式在工作时能够快速降低温度。
另外主板在易用性的细节做得非常不错，所有M.2接口不论是散热装甲还是SSD都采用了弹性旋扣快拆设计，安装SSD时完全不需要工具，也不需要用手拨开旋扣，对准按下去即可。显卡也采用了快拆式连杆，在拆显卡时按一下按钮就能解除PCIe x16插槽的锁定，所有东西用起来都十分方便。
技嘉Z890 AORUS ELITE WIFI7小雕主板现在京东上的售价是2399元，是一款高端主流级的产品，它在各方面表现都非常均衡的优秀产品，适合搭配降价后的酷睿Ultra 7 265K使用。
